三相异步电动机结构及选用维护问题

有关三相异步电动机结构及选用维护问题，三相异步电动机是由固定不动的定子和饶轴旋转的转子两部分组成，三相异步电动机的选用原则，及日常维护保养的内容。

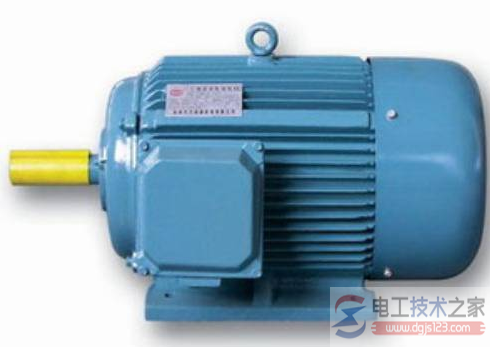

1、三相异步电动机的基本结构

三相异步电动机是由固定不动的定子和饶轴旋转的转子两部分组成。

(1)定子的结构:三相异步电动机的定子由机座、定子铁芯和定子绕组构成。

(2)转子的构成：三相异步电动机的转子由转子铁芯、转子绕组和转子轴等部件组成。

(3)三相异步电动机由轴承盖、接线盒、端盖、定子铁心、定子绕组、转轴、轴承、转子、风扇、罩壳组成。

2、三相异步电动机的工作原理

定子绕组接上三相电源后，电动机便产生旋转磁场，所谓旋转磁场就是指电动机内定子和转子之间气隙的圆周上按正弦规律分布的，能够围绕着电动机在空间不断旋转的磁场。转子与旋转磁场之间存在相对运动。转子导条被旋转磁场的磁力线切割而产生感应电动势，它在转子绕组中感应出电流，两者相互作用产生电磁转矩，使转子转动起来。从而将电能转化为转轴的机械能。

3、三相异步电动机的选用

三相异步电动机应用广泛，是一种主要的动力源。

合理选择电动机的额定功率，如额定功率选择过大，不仅造成设备投资费用增加，而且电动机长期处于低效率低功率因数点运行，是很不合理很不经济的。

3.1 三相异步电动机的选用要点

(1)根据机械负载特性、生产工艺、电网要求、建设费用、运行费用等综合指标，合理选择电动机的类型。

(2)根据机械负载所要求的过载能力、启动转矩、工作制及工况条件，合理选择电动机的功率，使功率匹配合理，并具有适当的备用功率，力求运行安全、可靠而经济。

(3)根据使用场所的环境，选择电动机的防护等级和结构形式。

(4)根据生产机械的最高机械转速和传动调速系统的要求，选择电动机的转速。

(5)根据使用的环境温度，维护检查方便、安全可靠等要求，选择电动机的绝缘等级和安装方式。

(6)根据电网电压、频率、选择电动机的额定电压以及额定频率。

3.2 三相异步电动机的选用步骤：

选电动机类型→选电动机容量→校核启动转矩最大转矩→等效发热校核→经济性综合指标校核→电动机机械特性与负载特性对比→电动机电压等级与频率→决定

4、三相异步电动机的维护保养

4.1 启动前的准备和检查

(1)检查电动机和启动设备接地是否可靠和完整，接线是否正确与良好

(2)检查电动机铭牌所示额定电压，额定频率是否与电源电压、频率相符合

(3)新安装或者长期停用的电动机(停用三个月以上)，启动前应检查绕组相对相、相对地的绝缘电阻值。(用1000伏兆欧表测量)。绝缘电阻应该大于0.5兆欧。如果低于这个值，应该将绕组烘干。

(4)对绕线型转子应该检查其集电环上的电刷以及提刷装置是否能正常工作，电刷的压力是否能符合要求。电刷压力为1.5N/cm-2.5 N/cm。

(5)检查电动机的转子转动时候灵活可靠，滑动轴承内的油时候达到规定的油位。
