电机绕组断路故障怎么办？电机绕组断路故障检查方法
|

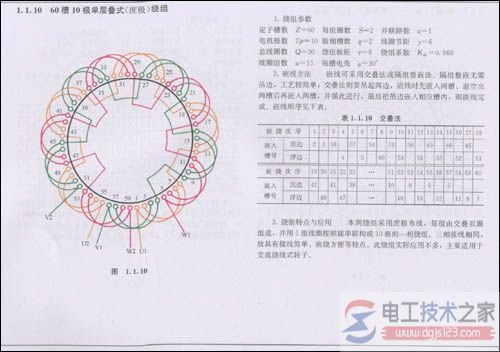

有关电机绕组断路故障的检查方法，电机绕组出现断路故障如何处理，电机绕组断路故障现象包括电动机不能启动，三相电流不平衡，有异常噪声或振动大等。 电机绕组断路故障参考图例：
由于焊接不良或使用腐蚀性焊剂，焊接后又未清除干净，就可能造成壶焊或松脱； 受机械应力或碰撞时线圈短路、短路与接地故障也可使导线烧毁，在并烧的几根导线中有一根或几根导线短路时，另几根导线由于电流的增加而温度上升，引起绕组发热而断路。 一般分为一相绕组端部断线、匝间短路、并联支路处断路、多根导线并烧中一根断路、转子断笼。 一、电机绕组断路故障现象 1、电动机不能启动。 2、三相电流不平衡。 3、有异常噪声或振动大。 4、温升超过允许值或冒烟。 二、电机绕组断路故障的产生原因 1、在检修和维护保养时碰断或制造质量问题。来自：电工技术之家 2、绕组各元件、极（相）组和绕组与引接线等接线头焊接不良，长期运行过热脱焊。 3、受机械力和电磁场力使绕组损伤或拉断。 4、匝间或相间短路及接地造成绕组严重烧焦或熔断等。 三、电机绕组断路故障的检查方法 1、观察法。 断点大多数发生在绕组端部，看有无碰折、接头出有无脱焊。 2、万用表法。 利用电阻档，对“Y”型接法的将一根表棒接在“Y”形的中心点上，另一根依次接在三相绕组的首端，无穷大的一相为断点；“△”型接法的短开连接后，分别测每组绕组，无穷大的则为断路点。 3、电桥法。 当电机某一相电阻比其他两相电阻大时，说明该相绕组有部分断路故障；来自：电工技术之家 4、电流平衡法。 对于“Y”型接法的，可将三相绕组并联后，通入低电压大电流的交流电，(www.gdzrlj.com)如果三相绕组中的电流相差大于10%时，电流小的一端为断路；对于“△”型接法的，先将定子绕组的一个接点拆开，再逐相通入低压大电流，其中电流小的一相为断路。 5、试灯法。 方法同前，等不亮的一相为断路。 6、兆欧表法。 阻值趋向无穷大（即不为零值）的一相为断路点。 7、电流表法。 电机在运行时，用电流表测三相电流，若三相电流不平衡、又无短路现象，则电流较小的一相绕组有部分短断路故障。 8、断笼侦察器检查法。检查时，如果转子断笼，则毫伏表的读数应减小。 四、电机绕组断路处理方法 1、断路在端部时，连接好后焊牢，包上绝缘材料，套上绝缘管，绑扎好，再烘干。 2、对断路点在槽内的，属少量断点的做应急处理，采用分组淘汰法找出断点，并在绕组断部将其连接好并绝缘合格后使用。 3、对笼形转子断笼的可采用焊接法、冷接法或换条法修复。 4、绕组由于匝间、相间短路和接地等原因而造成绕组严重烧焦的一般应更换新绕组。 |
