三相异步电动机的二种启动控制线路

有关三相异步电动机启动控制线路，分为三相笼型异步电动机星-三角形（Y-△）启动控制电路、Y–D换接起动控制电路两种，一起来了解下。

三相异步电动机的二种启动控制线路

较大容量（大于10kw)的电动机直接启动时，其启动电流大，约为4～7倍的额定电流。过大的启动电流，会对电网产生巨大的冲击，影响同一电网中其它设备的正常工作。

因此，一般采用减压方式启动。即启动时降低加在电动机定子绕组上的电压，启动后再将电压恢复到额定值，使之能全压运行。

1、三相笼型异步电动机星-三角形（Y-△）启动控制电路

△ 连接时，相电压等于线电压，一般为 380V，Y 连接时，相电压为线电压的1/ ，即为 220V。全压工作时为三角形接法的电动机，起动时将其定子绕组接成星形，降低电动机的绕组相电压，进而限制起动电流。

当反映起动过程结束的定时器发出指令时再将电动机的定子绕组改接成三角形接法实现全压工作。

2、Y–D换接起动控制电路

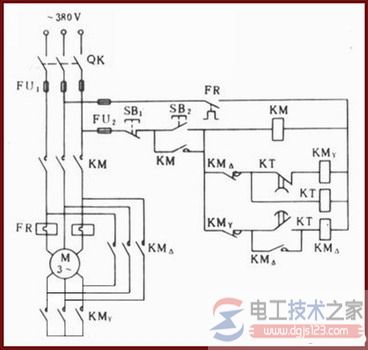

图 Y–D换接起动控制电路
