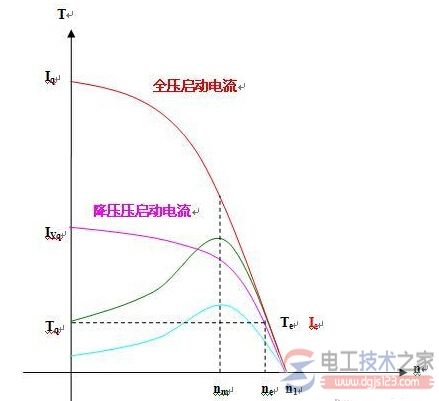

异步电动机的启动电流曲线

有关异步电机的启动电流曲线，异步电机的工作特性曲线，三线异步电机工作特性，即同步转速到临界转速之间的稳定工作区，异步电机的工作区，就是机械特性曲线上的“稳定区”。

异步电机工作特性曲线

1、三线异步电机工作特性，同步转速到临界转速之间的稳定工作区；

2、表示电机输出功率由空载到最大转矩之间输出功率P2与：

1）转速的关系n

2）效率的关系η

3）cosφ的关系

4）电机凳子电流I1的关系

5）电机转矩T的关系

3、异步电机的工作区，就是机械特性曲线上的“稳定区”；

4、看电流曲线是一个上凹的曲线，说明电流变化率有明显增大的趋势，反过来说明越过临界转速、转矩最大值，电流迅速下降的趋势；

5、功率因数曲线，反过来说明启动速度越过临界转速、转矩最大值，功率因数明显增大，无功电流迅速下降的趋势；

6、所以异步电机启动过程中，速度越过临界转差、最大转矩，标志异步电机进入了正常的工作区；
