直流电动机型号含义图解

直流电动机型号字母和数字含义

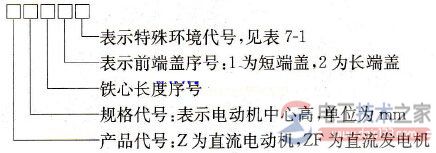

直流电动机的型号含义：


例如：Z4-160-11B，Z4表示第四次改型设计的直流电动机，第一个1表示1号铁心长度，第二个1表示前端盖序号：1为短端盖，2为长端盖，B为补偿绕组。

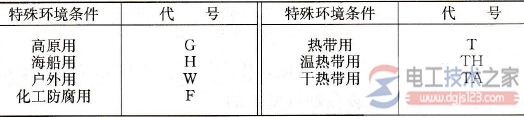

特殊环境代号

附1，直流电机的型号各代表的含义

国产电机型号一般采用大写的英文的汉语拼音字母的阿拉伯数字表示，其格式为：第一部分用大写的拼音字母表示产品代号，第二部分用阿拉伯数字表示设计序号，第三部分用阿拉伯数字表示机座代号，第四部分用阿拉伯数字表示电枢铁心长度代号。

例如：Z450-4B它的含义？
z表示直流电机，450是电机中心高，4是底脚孔轴间距离代号，b是第二种电机。
：
第二种电机是什么意思？

解答：
电动机按用途分为两类：
第一类（A类）：普通工业用直流电动机；
第二类（B类）：金属轧机用直流电动机。
A类和B类是指电动机的短时过载能力
B类比A类的过载能力强！

附2，直流电机的各种参数及含义。

直流电机的各种参数及含义：标称功率、额定电压、空转速、堵转转矩、速度/转矩斜率、空载电流等。

1、Assignedpowerrating。标称功率。
或额定功率。只该电机系统设计设计时的理想功率也是在推荐工作情况下的最大功率。POWERRATING为功率。

2、Nominalvoltage。额定电压。或工作电压，推荐电压。由于一般电机可以工作在不同电压下，但电压直接和转速有关，其他参数也相应变化，所以该电压只是一种建议电压。其他参数也是在这种推荐的电压下给出的。
NOMINAL名义上的。

3、Noloadspeed。空转速，或空载转速。单位是RPM。revolutionsperminute此处的R不是RATE速度的意思，是REVOLUTION旋转的意思。即每分钟转多少圈。为什么不用每秒转多少圈，那俺就不知道这个典故了，希望其他网友提供。空载转速由于没有反向力矩，所以输出功率和堵转情况不一样，该参数只是提供一个电机在规定电压下最大转速的作用。一般外面给出的6000转，啊，12000转啊，多指这个参数。

4、Stalltorque堵转转矩。这个是很多要带负载的电机的重要参数。即，在电机受反向外力使其停止转动时的力矩。如果电机堵转现象经常出现，则会损坏电机，或烧坏驱动芯片，所以大家选电机时，这是除转速外，我想是第一个要考虑的参数。其单位就五花八门了。主要有N.M，有KG.M。其他则是这个两个单位的缩放，如CM，G，等。换算问题，我想就不用再说了吧。一般其值和工作电压的关系不是很密切，和工作电流的关系密切。不过请注意，堵转时间一长，电机温度上升的很快，这个值也会下降的很厉害。

5、Speed/torquegradient速度/转矩斜率。这个参数在一般的电机介绍中很少出现，毕竟是MAXON，所以也有。如果将转速为Y轴，力矩为X轴，一般，电机先是有一个和X轴平行的线，随后有点像E的负指数形式那样下降。即转速和力矩的乘积，随力矩的上升而下降。电机制造商都推荐电机在那条和X轴平行的线范围内工作。在这个范围内，电机的电流不至于导致电机过热和烧机。

6、Noloadcurrent。空载电流。或空转电流。前面说过，电流和转矩密切相关。空载电流肯定存在，其和电压的乘积形成的能量，主要分为势能和热能消耗。热能就是电机线圈的发热，越好的电机，在空载时，该值越小，而势能指克服摩擦力，和转子自身惯性的能量还有转子自身的转动势能。而一般转速一定时，转子的惯性能量增加几乎没有，而这个势能主要还是克服摩擦力的问题，而最终以热能形式耗散，所以空载电流越小，自然电机的性能越好，特别是加上减速箱的电机，空载电流越小，说明减速箱做的越好，当然，减速比越大，同样的设计方式下，阻力越大。
