母线槽截面的选择

有关母线槽截面的选择方法，大电流配电干线采用母线槽，低压母线槽一般分为密集型母线槽和树脂浇注母线槽，具体到线线槽的选择要求有哪些，一起来看下。

1引言

母线槽的电流容量大，可达到5000A以上，工作温度高，可达130oC以上，且分接方便。因此，大电流配电干线采用母线槽是一个必然的趋势，低压母线槽一般分为密集型母线槽和树脂浇注母线槽。

2 母线槽的额定电流

国内、外母线槽样本都以额定电流作为规格向用户提供各项数据：阻抗、重量、外型尺寸等。但母线截面并不是每个制造厂都在样本中向用户有提供的。

不能仅依据母线槽的额定电流来选择母线槽的理由：

1）额定电流值表示在20oC的实验室环境中，通以此电流，母线槽的温升不超过国家标准规定的容许值（60K）。母线槽实际使用环境并非20oC，例如在35oC的环境中使用，考虑到绝缘材料的长期允许工作温度和母线槽的允许压降，此时的额定电流值必然比样本提供的数据要低。因此，考虑额定电流时必须考虑母线槽使用环境的最高温度。

2）长期容许满负荷电流必须小于额定电流，通风条件不同又直接影响到母线槽的长期容许满负荷电流。样本提供的额定电流值并不反映此项必须考虑的因素。故考虑额定电流时必然考虑母线槽使用环境的通分情况。

3）母线槽存在阻抗，负荷电流通过时必然产生压降，母线槽越长，压降越大，导致终端电压下降超过用电设备的容许值，这是不希望发生的。同样负荷电流下，采用大容量的母线槽，由于阻抗相对变小，压降也必然减小。故考虑额定电流时必然考虑母线槽的长度和允许压降。

4）负荷的功率因数直接影响到母线槽的输出电压值。在这种情况下可以采取就地补偿，或者选用大容量的母线槽提供高输出电压。故考虑额定电流时必须考虑母线槽负荷的功率因数。

3、 母线槽的截面

由于国家标准未对母线槽的截面加以规定，因此，标以同样额定电流值的相同品种的母线槽，不同厂家的截面往往是不同的。出现这种情况有以下几个原因：

1）例行试验样品截面和实际产品不一样。以前的例行试验报告不说明被试验母线槽的截面。由于减小母线槽截面可降低成本，又能拿出例行试验报告，于是以大截面的母线槽冒充小截面的母线槽进行母线槽的例行试验。

2）产品截面和规格不一致。对于不标注母线槽截面的样本，设计人员必须注意提防制造厂造假。

4 、电流密度和经济截面

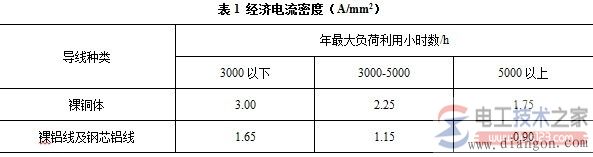

文献中指出，套用水电部1956年颁布的经济电流密度数值（见表1）是不符合目前实际情况的，因为现在的物价、电价、设备折旧率等因素已不同于几十年前。
