用二极管降压电路给电子钟供电的方法

电子钟的电源电压多在5V以下，在用市电给耗电量较大的电子钟供电时，可以使用家中闲置不用的5V手机充电器，经过一个简单的降压电路降压后，就可以给电子钟供电了。

二极管降压电路给电子钟供电

如下图：

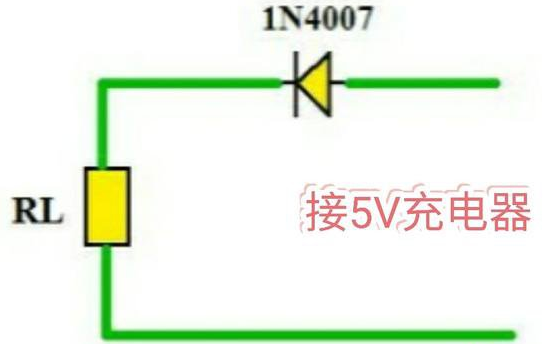

图1：简单的二极管降压电路

如果电子钟采用三节串联的干电池作电源，改用5V手机充电器供电时，可以按上图在电路中串联一个1N4007整流二极管来降压。单个硅二极管可以将电压降低0.7V左右，此时加在电子钟两端的电压约为4.3V，电子钟在该电压下能正常工作。假设改用手机充电器供电，如果对电子钟产生了一些干扰，则可在电子钟的正负电源端并联一个220μF/10V的滤波电容。

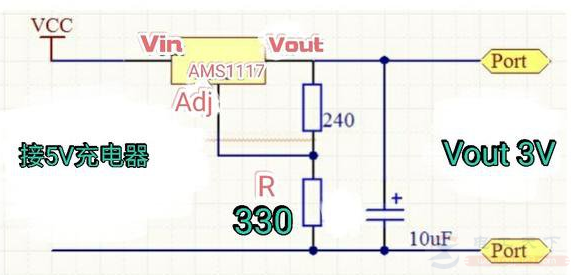

图2：稳压IC构成的1.5V和3V稳压电路

如果电子钟的电源电压为1.5V或3V，可采用上图中的电路来降低电压。图中AMS1117Adj是一款低压差稳压IC，最高输入电压为12V，输出电流最大为1A。本电路中，该IC的输入电压为手机充电器输出的5V电压，其输出电压可通过调整电阻R的阻值来改变。R取值为330Ω时，输出电压为3V；R取值为47Ω时，输出电压为1.5V。
