一例LM4906音频功率放大器的电路图

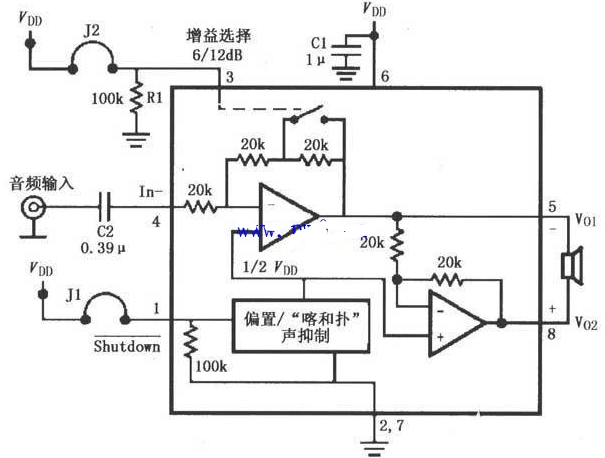

LM4906音频功率放大器电路图，如下图：

以上为LM4906音频功率放大器的典型应用电路（MSOP封装）。音频信号输入之后，经过C2耦合加到放大器的反相输入端（4脚），功率放大后从 Vo1（5脚）和Vo2（8脚）以电桥输出的形式加到扬声器。

LM4906内部有两个放大器，第一个放大器的增益由增益选择端（3脚）控制，3脚为低电平时增益是6dB，3脚为高电平时增益是12dB。第二个放大器增益由内部两个20kΩ电阻固定为1。
