家用吸尘器控制电路原理图及功能说明
时间：2022-12-12作者：佚名
|

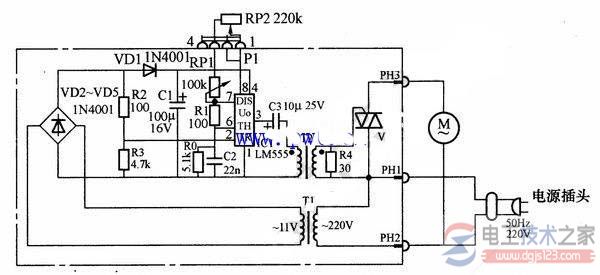

有关家用吸尘器控制电路的原理图，家用吸尘器有可调速和不可调速两种，家用吸尘器控制电路的结构组成与工作原理分析。 如下图：
家用吸尘器有可调速和不可调速两种，上图为可调速富达牌吸尘器电路。电路采用电子调速方式，通过改变晶闸管的导通角来调节电动机的转速。电路以时基LM555（IC1）为核心，它与外围元件组成脉冲触发器，LM555工作在触发单稳态工作模式。市电经T1降压得到约11V的交流电压，再经桥式整流形成与市电保持同步的单向脉冲电源。 这一电源分为两路： |
