使用二极管正向压降设计的简单实用电路

小功率硅二极管1N4148、1N4001等的正向压降一般为0.6~0.7V左右，在电路设计中巧妙利用二极管的正向压降，可以使电路更加简单，并且能降低成本，下面介绍二种利用二极管正向压降设计的简单实用电路。

二极管正向压降设计电路二例

1、利用二极管作参考电压的蓄电池电压指示电路

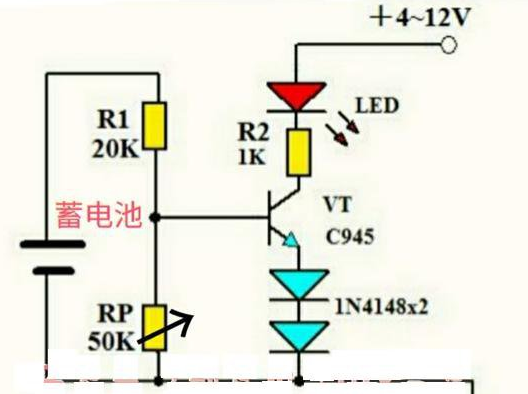

图1：蓄电池电压指示电路

硅二极管的正向压降一般在0.6~0.7V（具体大小与流过管子的正向电流有关），并且非常稳定，随电流变化很小，故在电路中可作为一般比较器的参考电压。

上图中，两个1N4148二极管串联，组成一个正向压降约为1.2V的参考电压（稳压值低于2V的稳压管比较难买），三极管VT的发射极接在1.2V左右的参考电压上。电阻R1和RP对蓄电池电压进行分压后加在VT的基极。当蓄电池电压较高时，VT基极电压大于其发射极电压，此时VT饱和导通，LED指示灯点亮。当蓄电池电压降低至某一值时，VT基极电压小于其发射极电压，此时VT截止，LED指示灯熄灭，提示蓄电池该充电了。

这个电压检测电路巧妙利用二极管的正向压降作为参考电压，使普通的三极管也能作为电压检测器，虽然精度不及LM393制作的电压检测器，但成本很低，可以满足一般需要。上图中，调节RP的阻值，可以使LED指示灯在蓄电池电压低于某一值时熄灭。电阻R2为LED的限流电阻。

2、利用二极管正向压降构成的简单降压电路

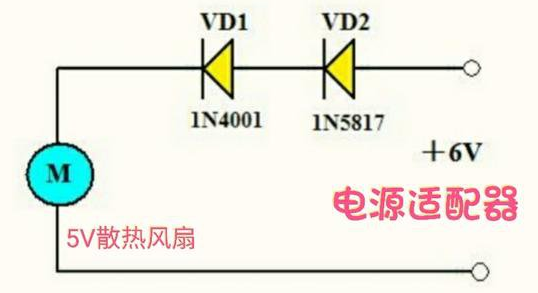

图2：二极管正向压降构成的简单降压电路

利用多个二极管串联可以将直流电压降低到所需的电压，这种降压方法输出的电压很稳定，发热量比用电阻降压小很多。

上图电路巧妙利用二极管的正向压降降压，为一个5V的散热风扇供电。电路的输入电压是一个6V的电源适配器。VD1为硅整流二极管，其正向压降约为0.7V，VD2为肖特基二极管，其正向压降约为0.25~0.3V，两个管子串联使用，正好能将6V电压降低1V。由于VD1、VD2的整流电流皆为1A，本电路不论电机的工作电流是0.1A还是0.8A，两个二极管两端的正向压降基本稳定在1V不变。如果采用电阻降压，负载电流不同时，电阻两端的电压也会发生变化，就会导致电机两端的电压不稳定。
