一例MT3608构成3.7v转12v的升压电路图
时间：2022-12-12作者：佚名
|
把3.7V的电压升高到12V，采用LM2577、XL6009这类升压IC无法胜任，这类元件无法在3.7V这么低的电压下工作，下面介绍一款低压升压电路中常用的DC-DC升压IC-MT3608，最低输入电压可低至2V，最高输出电压可达28V。 如下图所示：

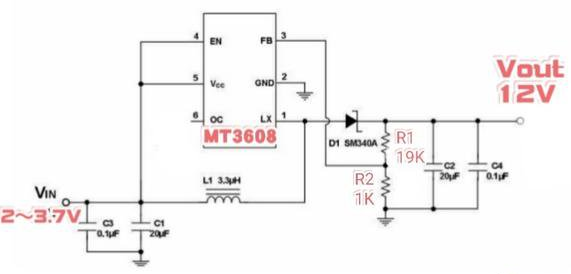

图1：3.7V转12V升压电路 |
