可调稳压器LM317的软启动电路原理

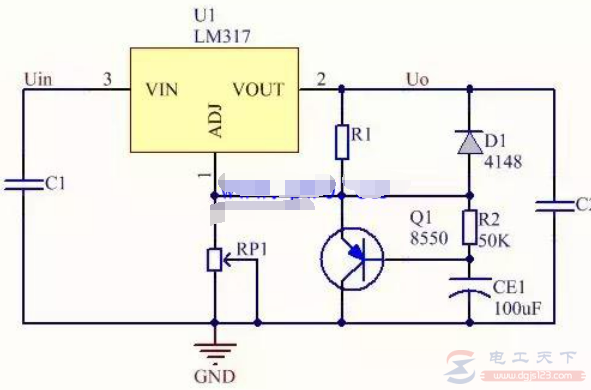

采用LM317构成的软启动电路，如下图：

在通电瞬间CE1上的电压不能突变，Q1被R1、R2偏置而饱和导通，使RP1短路，相当于LM317的调整端接地。

电源输出为1.25V，随着C2充电时间加长，输出电压逐渐上升。D1的作用是关断电源后，使C2上电荷很快释放，保证下次开机的正常软启动。

说明：Q1和R2不接，在RP1两端并联一个大电解电容，也会起到软启动的作用。

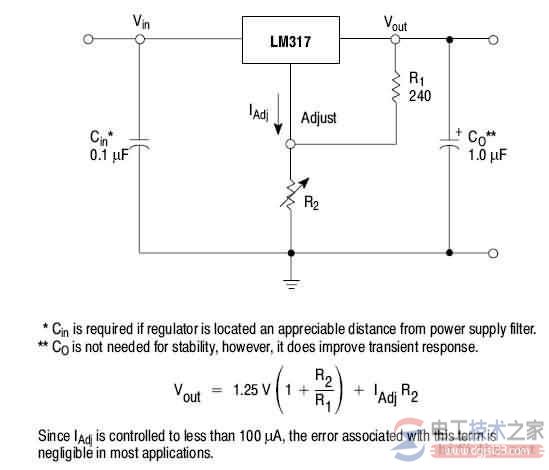

LM317稳压电路及输出电压怎么算？

有关LM317稳压电路及输出电压的计算方法，稳压电路及输出电压电路的简单计算公式，需要的朋友参考下。

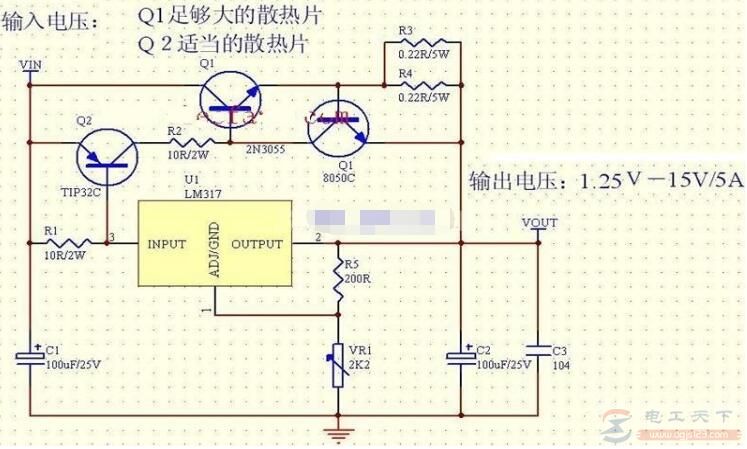

lm317扩流5A稳压电路图使用说明
