3-25V电压可调稳压的电路图说明

该稳压电源可调范围在3.5V-25V之间任意调节，输出电流比较大，采用可调稳压管式电路，可以得到满意平稳的输出电压。

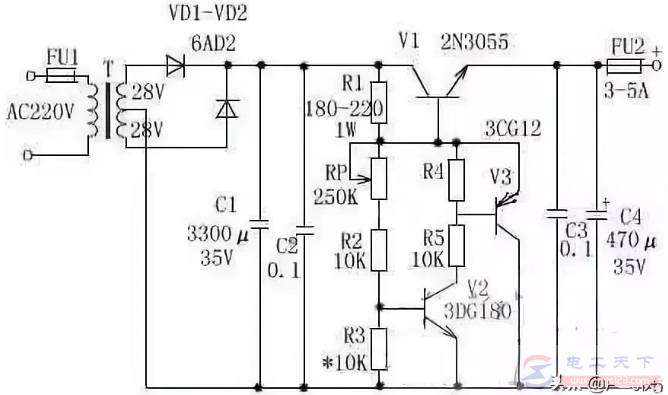

3～25V电压可调稳压电路

1、工作原理

经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用与稳压管相同）。调节RP，可以得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

2、元器件选择

变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。FU1选用1A，FU2选用3A～5A。VD1、VD2选用 6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用 470µF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。V1选用2N3055，V2选用 3DG180或2SC3953，V3选用3CG12或3CG80。

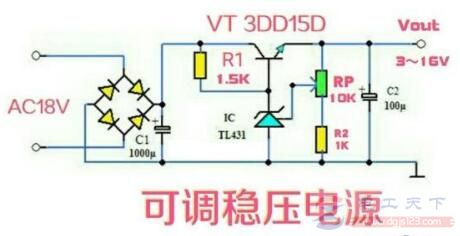

一例用3DD15D制作的可调稳压电源电路图

一例用3DD15D制作的可调稳压电源电路图，TL431是一款输出电压可调的精密基准电压源集成电路，输出电压可在2.5～36V范围内调整。

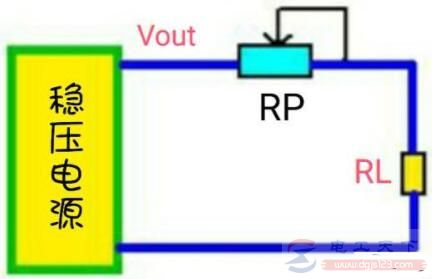

一例可调电阻改变输出电压的电路图

一例可调电阻改变输出电压的电路图，在电源输出端通过串联一个电阻来调节输出电压，仅适用于LED小灯这类小电流负载，大电流负载一般通过调节稳压电源Adj端电压来改变输出电压。
