一例10A3～15V稳压可调电源的电路图

不管是检修电脑，还是电子制作，都离不开稳压电源。这里介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可以达到10A，该电路使用具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高。

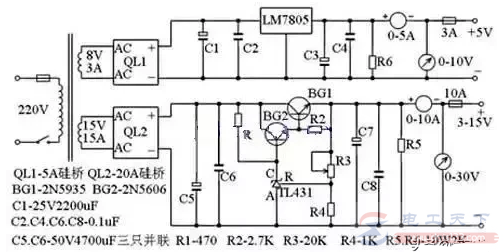

如下图：

该稳压可调电源电路的工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路，第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。第一路的电路很简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
