一例太阳能供电型LED驱动器的电路图

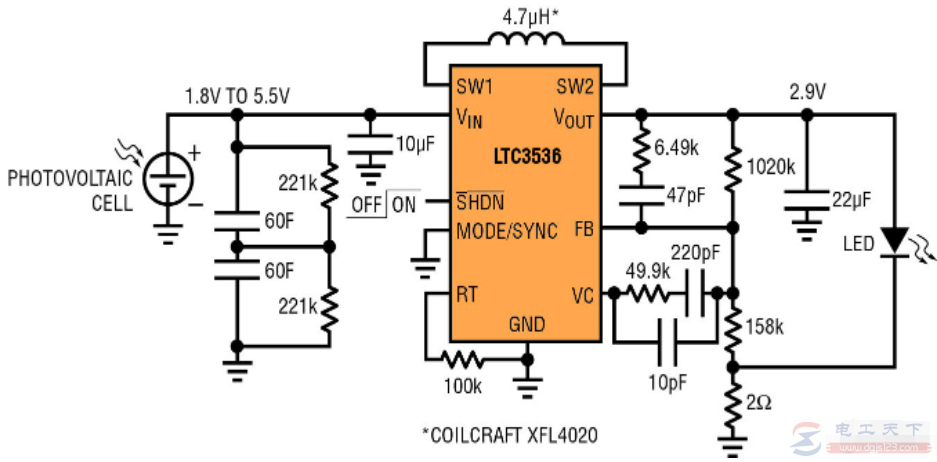

太阳能供电型LED驱动器电路图，如下图所示：

在上图中将一个由太阳能电池供电的LED驱动器应用于LED应急手电筒，当手电筒关断时，LTC3536 处于停机模式。当不再提供环境光时，其低于1μA的静态电流可最大限度地减少超级电容器的电量消耗。

当LED电筒接通时，LTC3536通过SHDN引脚接通以向LED提供105mA的恒定负载电流。LTC3536可调节输出和LED电流，在超级电容器充电至高达5V时可以保证14分钟的可靠照明。

通过增加超级电容器的数值或使用一个有合适充电控制功能的电池，可以延长14分钟的保证照明时间。

LED驱动电源中电容的作用

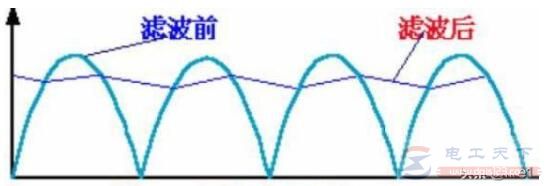

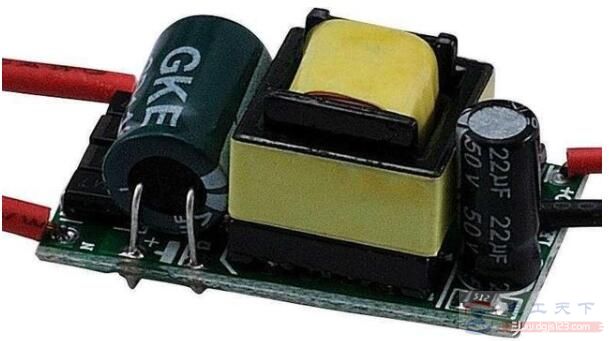

LED驱动电源中电容的作用 LED驱动电源中的电容一般出现在两个地方，一个是220V电压经过整流后，一个是经过变压器变压之后的输出端。在这两个地方的电容一般是使用电解电容，主要作用是滤波。

LED驱动电源的主要分类

LED驱动电源的主要分类 所以，LED的驱动电源一般采用恒流输出模式，而不能采用电源的恒压输出模式。恒流电源与恒压电源存在很大的区别，其输出电流是固定的，输出电压会根据负载的变化在一定范围内变化，LED使用的恒流电源为限压恒流电源。
