电路串联与并联入门知识

在电工电子线路当中，连接方式主要有三种：并联、串联、混联（电路中有串联也有并联）。说的比较多的是串联跟并联，那么究竟什么是串联，什么又是并联？它们之间是怎么一种排列方式？各自有哪些特点和表现，下面来了解下。

电路串联与并联

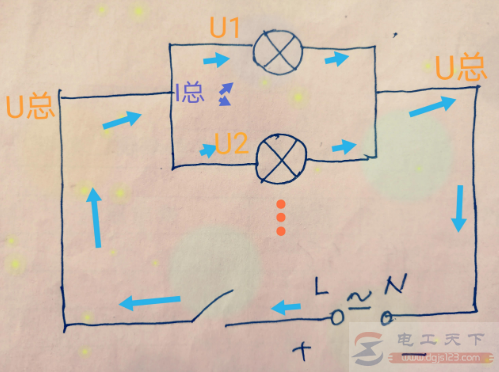

作为一名从事电工行业的人员，对这些知识点必须要了解，看下面这张图，就是并联电路图：它把多个负载（或者说用电器）头和头并在一起，尾和尾并在一起。分别接入到电源之中，这种接法即为并联接法。当然仍可以一路并下去，当还有负载时。

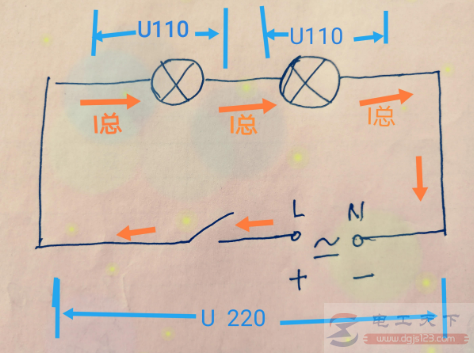

那么什么是串联，串联就是把每个负载（或者用电器）的头和尾串连在一起，连成一条线。如下图：

再来看下它们都各自有何特点？一般从三个物理量去表述和描述它们：分别是电流、电压和电阻。

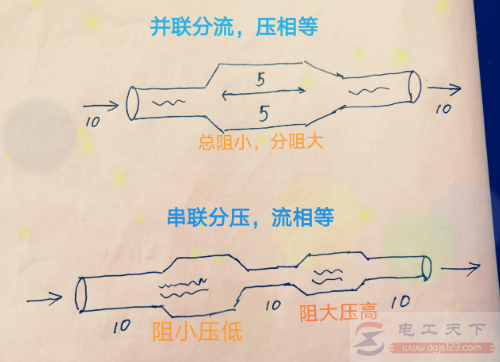

在并联电路当中，干路的总电流等于各分支电流之和。即 I总=I1 I2 …，称为并联分流功能，以下图举例，一条水管的水流在流动中途，遇到了分叉水管，如果假设流进十吨水，分支管大小相同时，分管各自分流五吨水，继续流出汇合后，仍是十吨水流出来。不会多不会少，如果分支管大小不一，犹如我们实际中的负载大小不一一样。那么A管若流进3吨，B管就流进7吨嘛！反正是此消彼长。总流仍是一样的十吨。

并联电路当中，每一个负载两端的电压不变，都为电源电压。

无论是直流还是交流都是一样，用电器都是跨接在电源之中：负载的头接火线，那么尾就接在零线上，如果负载头接电源正极，那么尾就负极。如此跨接在电源上。每一个负载都是这种接法。

并联电路当中的电阻是：它的总的等效电阻的倒是=各分电阻的倒数之和。即1/R总=1/R1 1/R2…。

这个式子可以暂且这样理解，其结果是：总电阻是最小的，比并联电路当中的任何其它分电阻都要小，比如手边目前只有5欧姆电阻两个，而又需要2.5欧姆电阻时怎么办。并联即可--并联即可以减小电阻值。电阻的并联和串联特性在电子技术当中，尤其重要。

再来说下串联电路，在串联电路当中电流处处相等。I总=I1=I2=…。

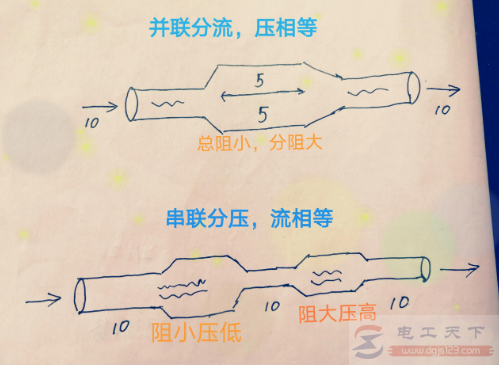

还是拿水管作比喻，流进去10吨水，无论中间串联几根水管，也不管水管粗细，流出来仍是10吨水，不多不少。而且中间无论哪个区域也都会流过10吨水。所以串联电路当中，也是电流处处相等。

串联电路的总电压=各分电压之和，即U总=U1 U2 …。

串联电路中每一个负载都会有电压降，所以说串联分压！至于分压份量的多少，与每一个负载大小（电阻）有关。

这个特征在电子领域应用特别广泛，串电阻取大小合适的需求电压值，往往是这种接法。串联电路当中，总电阻=各分阻之和，即R总=R1 R2 …。

所以当需要增大电阻时，一般都会采用串联手法，而减小电阻就用并联电路。

在实际应用中，无论是在电源上，还是在电器元件中，或者用电器（负载）上，串联、并联、甚至混联，都有大量应用例子。比如工业控制电路和家庭电路，交流电大都采用并联手法，比较容易控制，关断一处电源，不会影响其它负载运行。这种有很多优势，所以并联电路在交流电上用的比重比较大，串联电路并不常用。

串联电路在直流、电子领域应用比较多，比如电瓶车，其电瓶就是电源串联手法的经典应用：将固化的12V电池，好几块头尾串联起来，就增大了它的总电压。4块串联就是48V，5块就是60V，6块组合就变成了72V，以匹配大小电瓶车不同的需要。
