7805稳压集成芯片急剧发热原因及检测方法

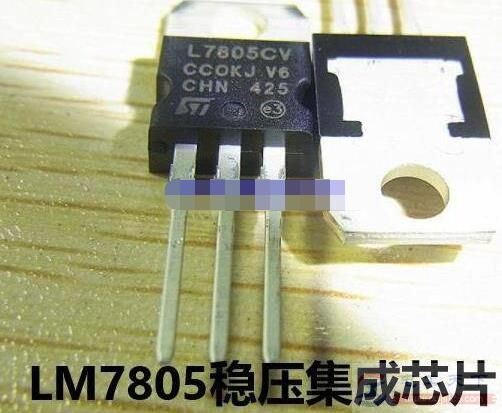

7805是一个三端固定式集成的稳压芯片，在维修使用过程中遇到过五种外观封装形式，最常见的有直插式LM7805，TO-220封装，这种稳压芯片在电饭锅电路中很常见。直插式78L05，TO-92A封装，这种器件在单片机电路中很常见，贴片式78L05这三种，另外还有功率大点的贴片式78M05，TO-252封装；偶尔会见到外金属封装的LM78H05的大功率稳压集成芯片。

稳压集成芯片在工作时发热是正常的，特别是功率比较大一些的稳压集成芯片，在使用时都需要安装散热片，保证它在工作时所发出的热量能及时散发出去。如果在工作中7805急剧发热的话就说明要么是集成稳压芯片有问题，要么是电路有问题，下面来分别讨论一下这个问题。

从电路上来说，如果输入端与输出端之间的压差太大，即在稳压芯片输入端的输入电压过高时就会发热，查7805芯片的数据手册会发现，它的最大输入电压是35V，输出标准电压是5V，最大的输出电流是1.5A。
