电工电路基础：单键启停电路的用法

有关电键启停电路的实现方法，分享三个单键启停电路的图文实例，通过这些例子，掌握下单建实现电路启动与停止的方法。

单键启停电路的实现方法

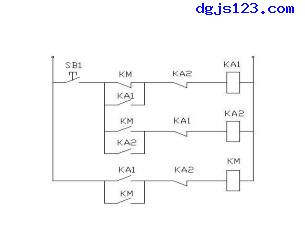

三个单键启停电路，首先第一个图，这个图实际接过线证实是没有问题的。

KM是执行元件，KA1、KA2是中间继电器。

分析：按下SB按钮，KA1得电，KM得电自锁；松开SB按钮，KA1失电复位；此时再次按下SB按钮，KA2得电，KM断电。

第二个图：

这个图听说能用，但是分析好像通不过，暂未分析不出单键启停电路。

第三个图：

下图用红色代表开关闭合，电源可以通过。(/dianlu/36.htm)蓝色代表开关断开。

分析：

第一次按下SB，KA1得电，KA2得电,KA2通过自己的触点自锁；

放开SB，KA1失电，KM得电（KA1失电后，最底下的常闭按钮闭合，保持KA2得电，KM通过KA1的常闭，KA2的常开得电）；此时状态如图：

再次按下SB，KA1得电，此时KA2会比KM先失电，（因为KM通过KA1、KM得电，而KA2则直接失电）放在SB，KM失电。
