二例简单的功率短路保护电路图

有关功率短路保护的知识，分享二例简单的功率短路保护电路图，一个实现小功率短路保护，另一个实现中功率短路保护，介绍了两种电路的工作原理及运行过程，下面具体来看下。

在输出端短路的情况下，PWM控制电路把输出电流限制在一个安全范围内，可以用多种方法实现限流电路，当功率限流在短路时不起作用时，则可以另增设一部分电路。

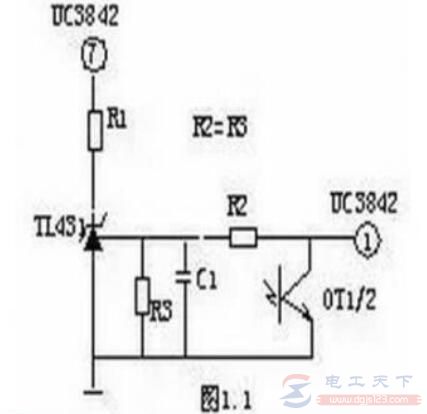

短路保护电路通常有两种，一种是小功率短路保护电路，其工作原理如下：

当输出电路短路，输出电压消失，光耦OT1不导通，UC3842①脚电压上升至5V左右，R1与R2的分压超过TL431基准，使之导通，UC3842⑦脚VCC电位被拉低，IC停止工作。

UC3842停止工作后①脚电位消失，TL431不导通UC3842⑦脚电位上升，UC3842重新启动，周而复始。当短路现象消失后，电路即可自动恢复成正常工作状态。
