一例简单的比例恒流源电路

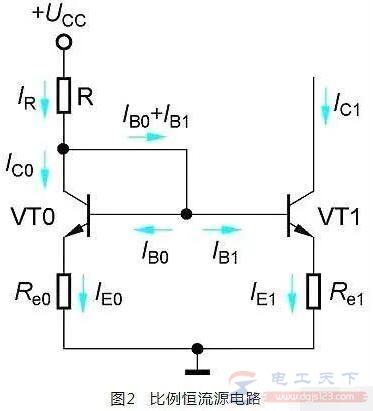

如下图是比例恒流源电路，由两只特性完全相同的管子 VT0 和 VT1 构成，两管的发射极分别串入电阻 Re0 和 Re1。

比例恒流电路源改变了 IC1≈IR 的关系，使 IC1 与 IR 呈比例关系，克服了镜像恒流源电路的缺点。

与典型的静态工作点稳定电路一样，Re0 和 Re1 是电流负反馈电阻，与镜像恒流源电路相比，比例恒流源的输出电流 IC1 具有更高的稳定性。
