过温保护电路的电路组成及优缺点

有关过温保护电路的知识，当温度高于设置好的保护点时，就会关闭模块输出，待温度恢复后又会重启模块，以下是过温保护电路的电路组成及优缺点介绍，感兴趣的朋友参考下。

1、概述（电路类别及主要功能）

该电路属于过温保护电路，但温度高于设定的保护点时，关闭模块输出，当温度恢复后自动开启模块。

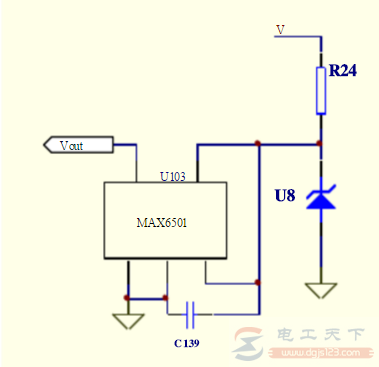

2、电路组成（原理图）

3、工作原理(主要功能、性能指标及实现原理)

稳压管给U103MAX6501提供5V电压，当温度正常时U103的五脚输出高电平，当温度超过保护点时U103的五脚输出低电平，当温度恢复后U103的五脚输出高电平。
