电感元件的定义，电感元件的符号说明

有关电感的知识，电感元件是什么，电感元件是用绝缘导线绕制而成的电磁感应元件，电感元件是一种储能元件，那么常用电感元件的符号是什么样的，下面一起来了解下。

一、电感元件是什么

电感元件是用绝缘导线(漆包线、沙包线等)绕制而成的电磁感应元件，这是一种常用元件。电感元件是一种储能元件，可以产生电感作用的元件，统称为电感原件。

电感元件是从实际线圈抽象出来的理想化模型，它是代表电路中储存磁场能量（物理现象）的理想二端元件。

当忽略实际线圈的导线电阻和线圈匝与匝之间的分布电容时，可以将其抽象为仅具有储存磁场能量的电感元件。

二、电感元件的符号

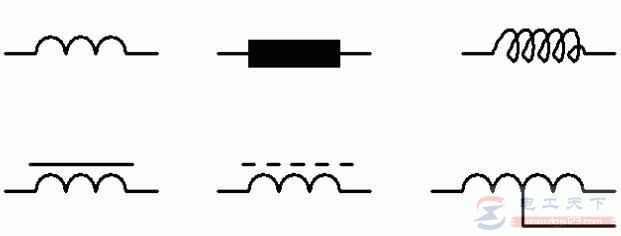

将一段导线绕成螺旋形状，可以做成一个简单的电感元件。以下是一些常见的电感图形，最后一个是带抽头的电感，如果电感有磁芯，磁芯不完全闭合，这与变压器不同。

黑色的是国外的画法，在国内比较少见。实心线代表有磁芯，而且磁芯是导电的（如硅钢片、纯铁等），虚线是电阻率很大的如铁氧体等。

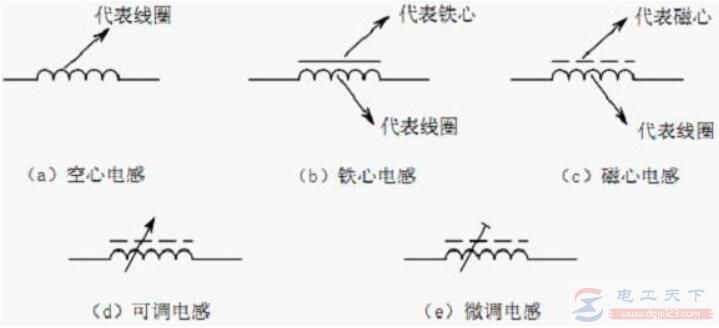

常见电感器符号如下：
