三端稳压管7805/7905引脚的区分方法

三端稳压管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件，稳压管在反向击穿时，在一定的电流范围内（或者在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，主要应用于稳压电源与限幅电路中。

三端稳压管7805/7905引脚的区分方法

1、三端稳压管7805/7905引脚图

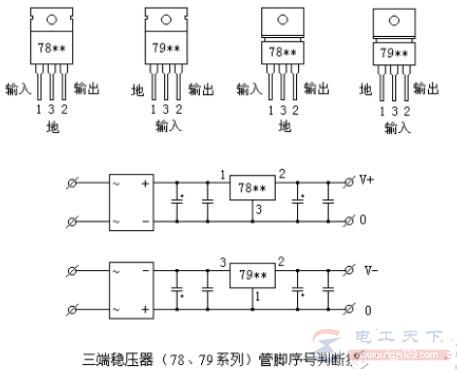

在78**、79**系列三端稳压器中，TO-220和T0-202这二种封装最为常用，这两种封装的图形及引脚序号、引脚功能如下图。

2、三端稳压管7805/7905引脚区分

图中的引脚号的标注方法是按照引脚电位从高到低的顺序标注的，引脚①为最高电位，③脚为最低电位，②脚居中。从图中可以看出，不论78系列、还是79系列，②脚均为输出端。对于78正压系列，输入是最高电位，为①脚，地端为最低电位，为③脚。对于79负压系列，输入为最低电位，自然是③脚，而地端为最高电位，为①脚，输出为中间电位，为②脚。

注意，散热片总是和最低电位的第③脚相连，在78系列中，散热片和地相连接，而在79系列中，散热片和输入端相连接。

用万用表判断三端稳压器的方法与三极管的判断方法相同，三端稳压器类似于大功率三极管。
