一例简单有效的电源缺相保护电路

三相电动机若长时间缺相运行，电动机会因绕组电流过大发热而烧毁。如果在启动时缺相，电动机会嗡嗡作响而转不起米，甚至发热被烧毁。在使用三相电源的柜式空调机时，因缺相可能烧坏压缩机，以下电路克服了这一缺点。

1、电路构成

用二个型号相同的继电器（主触头能满足电动机的最大电流量，线圈电压为380V）作缺相保护，可以收到较好的效果。

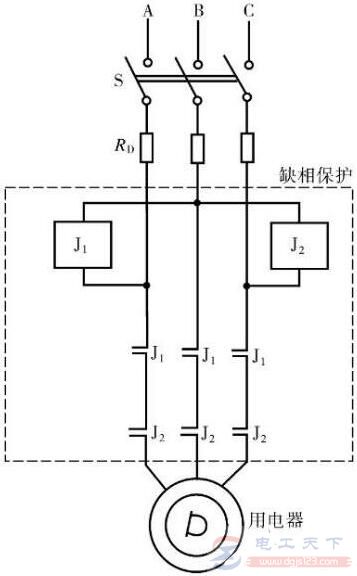

其接线方法如下图：

将二个继电器的主触头串联在电动机供电回路中，当三相都有电时，继电器J1、J2同时得电吸合，并闭合其主触头，使电路安全接通。

如果在运行时A相或B相突然断电，继电器J1将失电跳开；如果B相或C相突然断电，继电器J2将失电跳开，切断电源。故A、B、C三相之中缺少了任一相，电动机的电源都会被切断，从而起到一定的保护作用。
