一例典型的电吹风电路解析

分享一个典型的电吹风电路，在该电路中有三个主要元件，即风扇电动机M，加热器EH，转换开关S1，其中S1是双刀四掷开关，介绍了该电路的工作方式，一起来学习下。

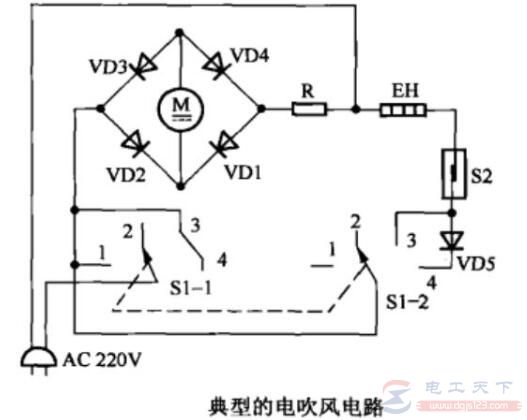

电吹风典型电路

1、关闭模式

将开关S1拨到位置“2”，整流电路和加热器电路都不能接通，电吹风处于关机状态。

2、冷风模式

开关S1拨到位置“1”，加热器电路未导通，但通过S1-1的1脚接通了整流电路。此时电流通过R限流，再通过VD1-VD4构成的桥式整流电路蒸馏后为电动机供电，使它旋转。此时不能加热，所吹出来的风是冷风。

3、高温模式

S1拨到位置“3”，电压一路通过S1-2的4脚和二极管VD5接通加热器电路，此时VD5对市电进行半波整流，所以加热器加热温度减小。

另一路通过S1-1的4,3脚接通整流电路，电动机旋转，此模式下，加热器工作在高温状态，吹出来的是温度较高的热风。

4、低温模式

开关S1拨到位置“4”，电压一路通过S1-2的3脚接通加热器电路，电压经加热器EH，过热保护器S2，S1-2形成回路，EH开始加热，另一路通过S1-1的3脚接通整流电路。

电动机旋转，加热器工作在低温模式，吹出来的是温度较低的热风。

5、过热保护电路

为防止风扇电极或供电电路异常导致的吹风机工作不正常，从而可能烧坏电机等部件，设置过热保护电路。

该功能由过热保护器S2实现。当电动机旋转正常，S2触点闭合，当电机旋转异常，S2检测到加热器温度过高，其金属片变形使其触点断开，切断加热电路，实现过热保护。
