一例由三极管实现的触摸延时灯电路图

三极管触摸延时灯电路

一个简单的三极管触摸延时灯电路，根据图片画出其电路原理图，如下所示：

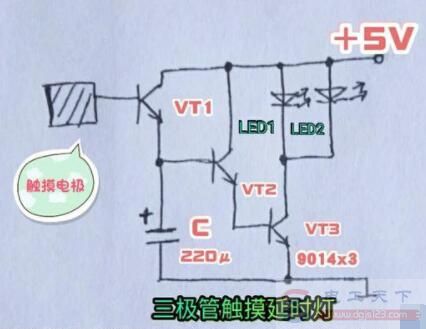

图1：三极管触摸延时灯电路图

在上图电路中，在无触摸信号时，由于三极管VT1的基极悬空，VT1处于截止状态，故VT2和VT3亦截止，LED1和LED2不会点亮。

当用手触摸VT1的基极时，人体杂波信号使VT1饱和导通（实际可能未充分饱和导通），5V电源通过VT1的c-e两极对电容C充电，随着C两端电压的升高，VT2和VT3导通，从而使LED1和LED2点亮。

由于C两端的电压不能突变，此时即使撤去触摸信号，VT2、VT3依然处于导通，故LED1和LED2依然会点亮。当电容C两端的电压降至VT2和VT3发射结压降之和时，VT2、VT3截止，LED1和LED2熄灭。
