有过载保护的正转控制线路和点动与连续运行控制线路

1、具有过载保护的正转控制线路

具有自锁的正转控制线路，由于负载过大、操作频繁、轴承损坏等原因，极容易造成电机发热，影响电机的使用寿命，甚至会烧坏电机，所以，必须对电动机实行过载保护。

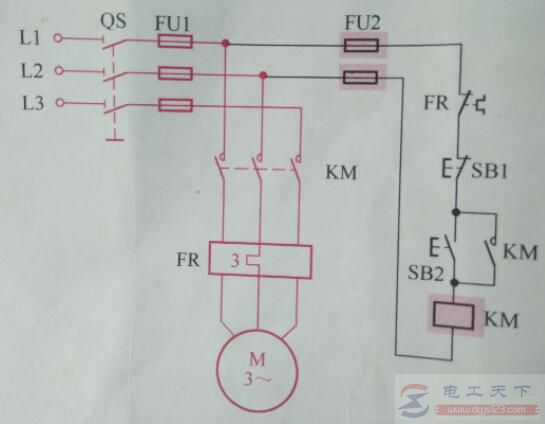

接触器具有欠压和失压保护功能，热继电器具有过热过载保护功能，这种控制线路会更安全。控制线路如下图，在自锁控制线路的基础上增加一个热继电器FR。

按下启动按钮SB2，接触器km的线圈得电，接触器主触头吸合并带动常开辅助触点吸合，电动机得电运转，松开启动按钮SB2，由于km的常开辅助触点吸合电源保持联通，形成自锁电路，电动机继续运转。

当电动机过载时，主回路热继电器fr的热元件所通过的电流超过额定电流值，使热继电器fr内部发热，内部金属变化弯曲，推动fr闭合点断开，接触器的线圈断电释放，接触器主触点分离，电动机失电停止运转，从而起到保护的作用。

正常运转时，如果需要停止电动机，只要按下停止按钮SB1即可。
