一例音频信号控制继电器开关电路的功能分析

音频信号控制继电器开关电路

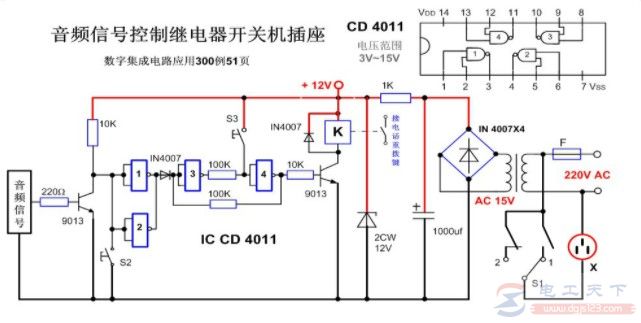

电路图如下所示：

音频信号控制继电器开关电路由电脑配合软件来完成定时播放功能，调音台完成多路信号的输入调节、分配、混合之后，实现功能如下：

1、一路音频信号输入到自制的功放电源控制器，从而控制功放电源有信号时工作，无信号时关闭；

2、另一路信号进入功放，放大之后，根据需要进行分区输出。

附，四个音频信号控制继电器开关电路：
