Ne555接12v通电延时几十秒让继电器吸合的电路图
时间：2022-12-12作者：佚名
|

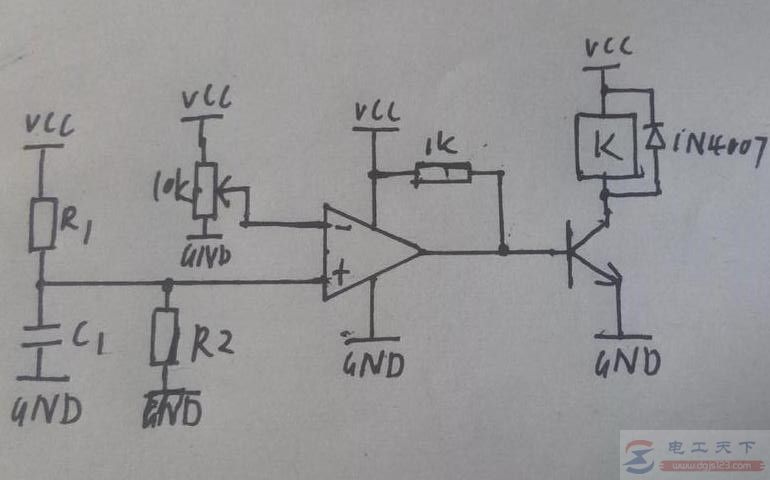

Ne555接12v通电延时几十秒后继电器吸合 如果需要完成延时首先想到RC电路，上电一瞬间，电容缓慢充电，再用一个电压比较器，当同相输入端电压大于反相输入端时电压比较器输出高电平，三极管导通，继电器吸合。 调节反相输入端的电位器可以调节延时时间，R1、R2、C1自己根据情况而定。 以下是电路图：
|
