一例12V转4V的DC-DC降压电路图

DC-DC降压电路图（12V转4V）

LM2596adj是一款开关型的DC-DC降压稳压IC，输出电压可以调节，输出电流最大为3A，电路比较简单。

如下图：

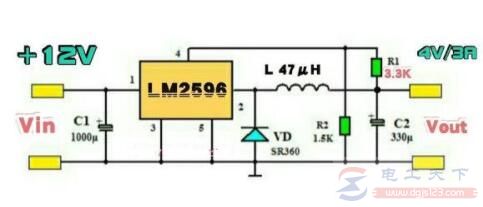

图1：12V转4V稳压电路

本电路输出电压Vout由电阻R1和R2决定，当R1和R2采用图示数值时，Vout为4V。在制作该电路时，L选用环形功率电感，VD可以选用SR360或1N5822肖特基二极管。本电路只要焊接无误，不需调试即可工作。
