一例连锁继电器防止正反转转换相间短接的控制线路

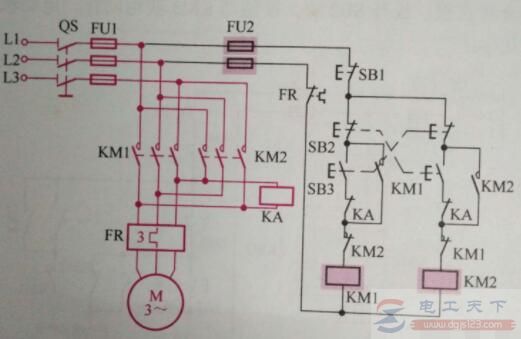

以下是用连锁继电器防止正反转转换相间短接的控制线路图：

使用连锁继电器来防止正反转转换相间短接，上图为控制线路图。

工作过程：

当电动机容量大或启动过于频繁时，主触点将产生严重的电弧，如果在未完全灭弧时按动反转按钮，使反转接触器得电吸合，会引起相间短接。

在按钮、接触器双重连锁的正反转控制线路中，加一个连锁继电器KA，其常闭触点分别与正反转启动按钮的常开触点SB3、SB2相串联。

如果电弧未熄灭(即相当于KM1或KM2的主触点未断开)，继电器KA将保持吸合，常闭触点断开接触器KM1、KM2线圈的启动回路，可以确保只有在电弧熄灭之后，才允许进行相反转向的操作。
