一些常用的直流降压电路图

直流降压电路图

直流降压电路使用LM78XX系列三端固定稳压集成电路来降压，如果要求输出电压可调，则可用LM317、LM338这类三端可调稳压集成电路。若要求降压电路的输出电流大且发热量小，可用LM2576、LM2596这类DC-DC降压集成电路。

以下是几款常用的直流降压电路，供大家参考。

1、三端稳压集成电路构成的直流降压电路

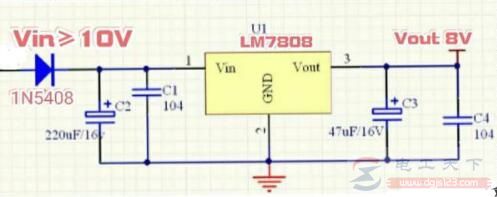

图1：LM7808构成的8V稳压电路

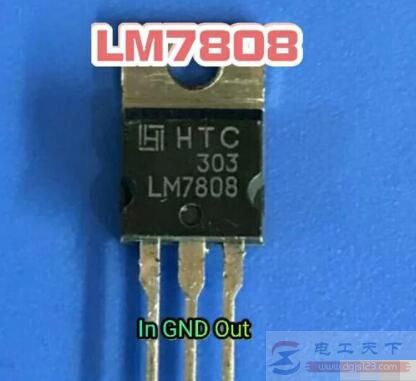

LM78XX系列三端稳压集成电路工作稳定，电路简单，成本低廉，在一些要求不高的电路中常作为各种稳压电源。其最高输入电压为35V，输出电压有5V、6V、8V、9V、10V、12V、15V、18V及24V等多种规格。LM78XX系列的最大输出电流为1.5A，工作时的最小压差为2V。

上图为LM7808构成的8V稳压电源，其输出电流可达1.5A。若想获得6V的输出电压，可以将LM7808换成LM7806，其它元件不需改动即可输出6V的稳定电压。
