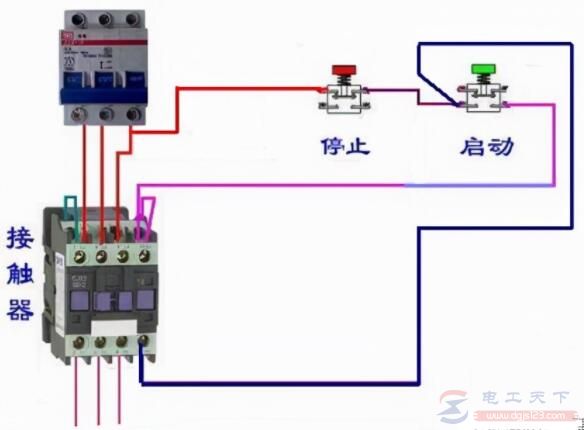

一例自锁正转控制电路的原理分析

电动控制电路只适合短时间运行，若需要达到电动机长时间连续运行，必须采用自锁正转控制电路。自锁电路不仅有长时间运行锁定功能，还可以实现欠压失压保护功能。

以下介绍了电路中各符号的含义，以及电路的工作原理，一起来学习下。

一、各部分符号含义

L1、L2、L3：三相供电电源

QS：主电路电源开关

FU1：主电路熔断器

KM：接触器主触点

3M：三相电机

U、V、W：三相电机接线

PE：接地线

FU2：控制电路熔断器

SB1：常开按钮（启动按钮）
