一例声控闪光灯电路的工作原理分析

声控闪光灯电路

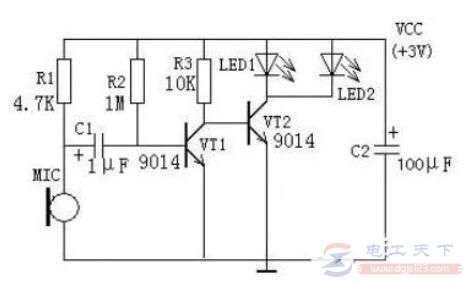

电路图如下所示：

工作原理及过程：

在处于静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。

VT1处于临界饱和状态，而使VT处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，以光二极管才点亮发光。

因此，LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。
