怎么自制交直流两用弧焊机

交流弧焊机加上一套硅整流装置，就可成为一台交直流两用弧焊机，见下图：

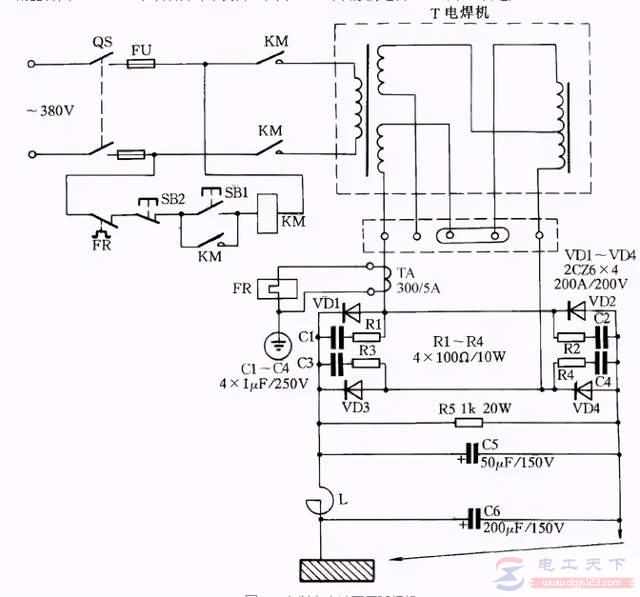

图1：交直流两用弧焊机

在该电路中VD1 ~ VD4 为4 只硅整流二极管，R1 ~ R4、C1 ~ C4组成硅整流器件的过压保护电路，FR 为过流继电器，保护硅整流器件。

当负载电流超过额定值时，电流互感器次级电流相应增加，带动继电器FR 动作，FR 常闭触点打开，接触器KM 释放，触点打开切断电焊机电源。硅整流器件用0． 25kW风扇作风冷设备。上图中，C5 为滤波电容，R5 为泄放电阻。
