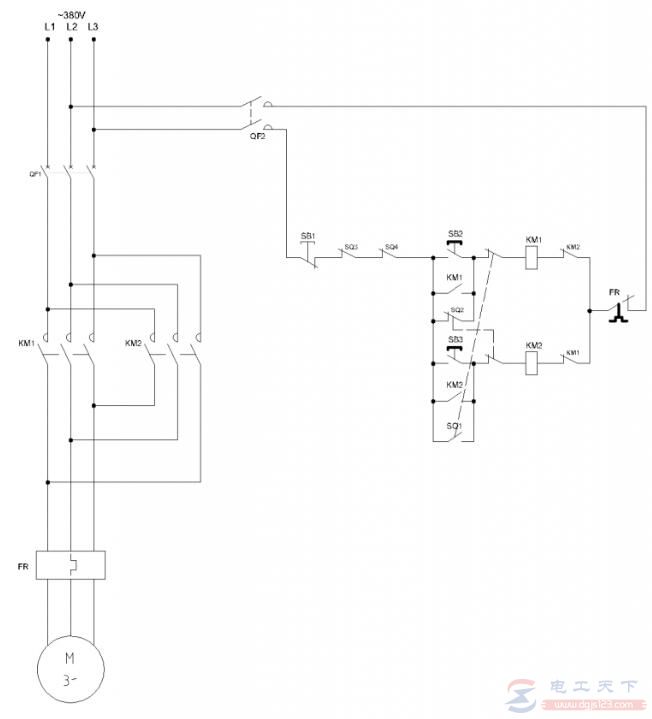

一例自动往返循环控制的电路图

分享一例电路图，一个自动往返循环控制的电路图，由四个形成开关来实现电路控制，来看下该电路的工作原理，以及实现自动往返控制的整个过程，有需要的朋友参考下。

1、控制电路

在该控制电路中有四个形成开关，每个形成开关拥有一组常开触点和一组常闭触点，SQ1为反转启动、正转到位限位停止（左端），SQ2为正转启动、反转到位限位停止（右端），SQ3为正转（工作台左端）极限终端保护，SQ4为反转（工作台右端）极限终端保护。

SQ1和SQ2型号为JLXK1-311，SQ3和SQ4型号为JLXK1-111。
