二个输出过压保护电路的组成原理及优缺点

有关过压保护电路的知识，介绍了二种不同的输出过压保护电路的结构组成、工作原理及优缺点，以及二种输出过压保护电路的使用注意事项，有需要的朋友参考下。

1、概述（电路类别及主要功能）

输出过压保护电路：当有高于正常输出电压范围的外加电压加到输出端或电路本身故障（开环或其他）导致输出电压高于稳压值时，此电路将输出电压钳位在设定值。

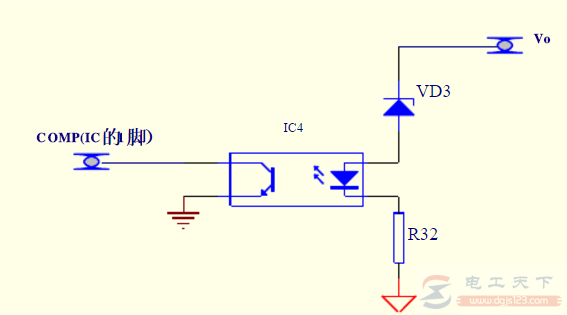

2、电路组成（原理图）

3、工作原理分析(主要功能、性能指标及实现原理)

输出过压时，加在VD3上的电压大于其稳压值时，VD3导通，输出电压被钳位，同时通过IC4向原边反馈。

4、电路的优缺点

优点：电路形式简单，成本较低。

缺点：因稳压管VD3批次间稳压值的差异，导致过压钳位点上下浮动，大批量生产时需经常调试相关参数。

5、使用注意事项

VD3应选温度系数较好的稳压管，需调试的元件如R32应考虑多个并联，以方便调试。
