一文看懂NE555闪光灯电路图及工作原理
时间:2022-12-12作者:佚名
|

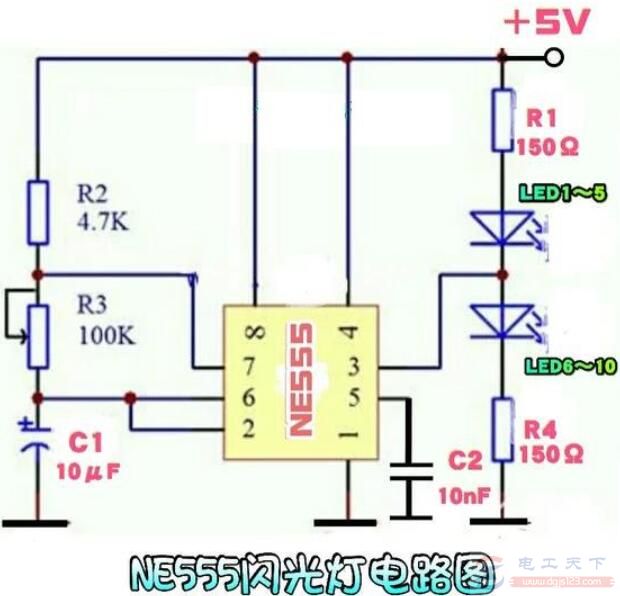

NE555闪光灯电路图 普通继电器不适合频繁开关,如果用继电器控制灯光闪烁,用不了多长时间就会损坏。如果想控制10个LED小灯的闪烁,那么只要采用NE555时基电路接一个超低频的自激多谐振荡器即可。 图1:NE555闪光灯电路图 如上图,NE555时基电路及外围元件R2、R3、C1等组成一个超低频自激多谐振荡器,输出的振荡频率fo主要由R2、R3及C1决定。 计算公式为:fo=1.44/(R2+2R3)C1。本电路可通过调整R3的阻值来改变振荡频率,R3阻值越大,振荡频率fo就越低,作为闪光灯一般将振荡频率调到5Hz以下。 图中蓝色LED1~LED5和LED6~LED10交替闪烁,当NE555的输出端③脚输出为低电平时,LED1~LED5点亮;当NE555的③脚输出为高电平时,LED6~LED10点亮。 |
