一例直流电磁铁快速退磁线路的接线图

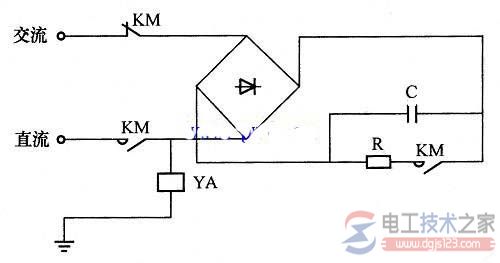

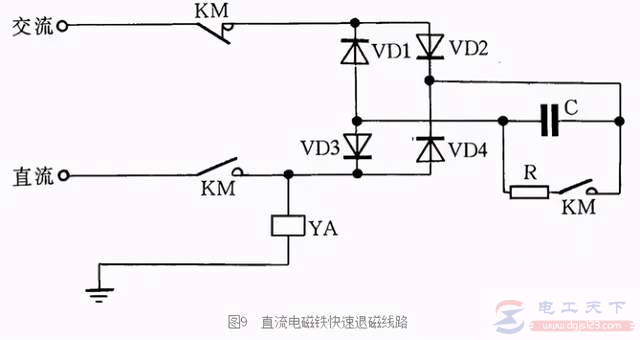

当直流电磁铁停电后，因为有剩磁存在，有时可能造成不良后果，必须设法消除剩磁。在下图中，YA是直流电磁铁线圈，KM是控制YA启停的接触器。KM吸合时，YA通电励磁；KM复位时，YA断直流电，并进行快速退磁。

快速退磁的工作原理：直流电磁铁断电后，交流电源通过桥式整流器和YA向电容C充电，随着电容C两端电压的不断升高，充电电流越来越小，而通过YA的电流是交变的，从而使电磁铁快速退磁。电容C的容量需要根据电磁铁的实际情况现场试验决定，R为放电电阻。

直流电磁铁退磁电路原理图与工作原理

有关直流电磁铁退磁电路原理图与工作原理，退磁电路原理的原理图解，此电路是一种直流电磁铁快速退磁电路，电磁铁被用来操纵或者牵引某种机械装置。
