一例简单的充电式手电筒电路原理图

充电式手电筒电路原理图

充电式手电筒大多采用简单的阻容降压电路充电，电池一般为4V的蓄电池（容量为几百mAH），如果电容质量低劣或电路元件有故障，那么在充电时电容容易发生爆炸。

以下是一款简单的充电式手电筒的电路原理图，如下图：

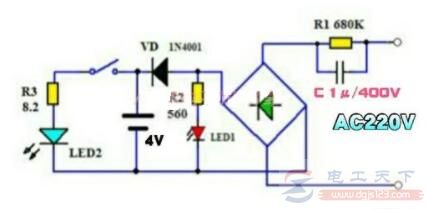

图1：充电式手电筒电路原理图

图中，电容C为降压限流电容，R1为泄放电阻，LED1为充电指示灯，LED2为照明用的高亮度LED灯珠。充电时，交流220V电压经C降压限流及整流桥整流后通过VD给4V的蓄电池充电。
