几个手动控制电路的入门实例(多图)
时间：2022-12-12来源：佚名
|
以下是手动控制电路的几个例子，主要包括刀开关、组合开关、熔断器和断路器四种，介绍了各电气元件的作用、符号及选择要求，下面一起来看下。 手动控制电路如下图：

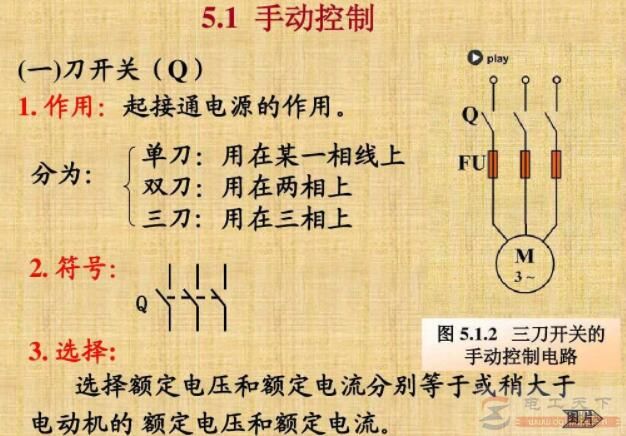

图1：刀开关

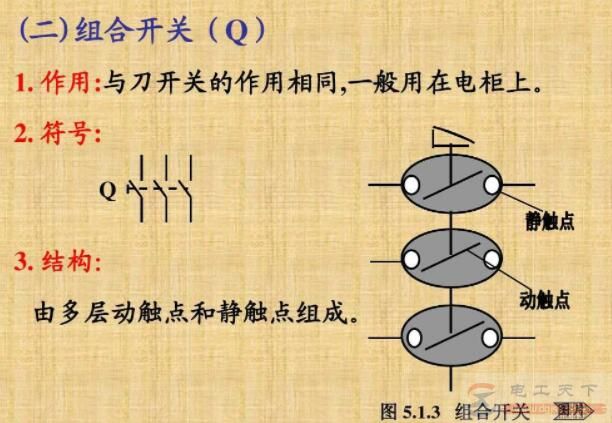

图2：组合开关

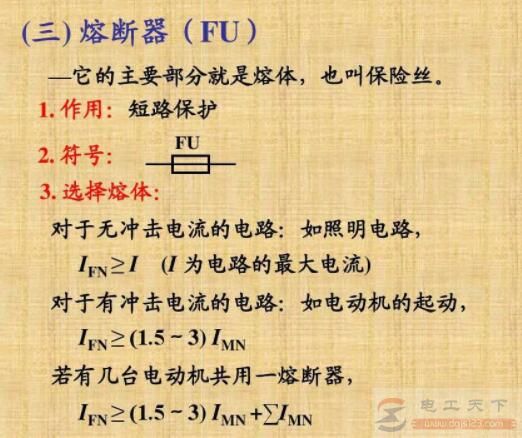

图3：熔断器

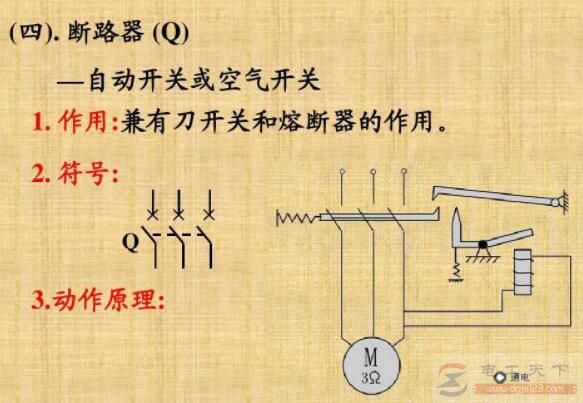

图4：断路器 |
