138译码器的作用原理图解

有关138译码器的作用原理，74LS138译码器的作用，用与非门组成的3线-8线译码器74LS138，3线-8线译码器74LS138的功能表，不了解的朋友参考下。

138译码器的作用原理

74LS138 为3 线－8 线译码器，共有 54/74S138和 54/74LS138 两种线路结构型式，其74LS138工作原理：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。

74LS138的作用：利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。

如果将选通端中的一个作为数据输入端时，74LS138还可作数据分配器：

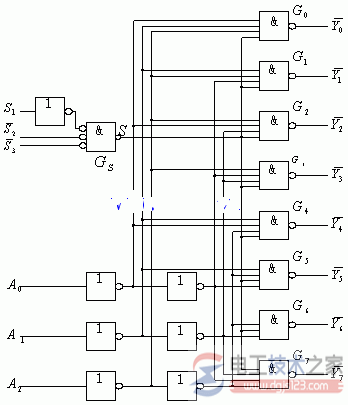

用与非门组成的3线-8线译码器74LS138：

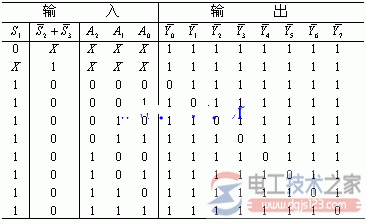

3线-8线译码器74LS138的功能表：

无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。

当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出：

由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。

71LS138有三个附加的控制端、和。当、时，输出为高电平（S＝1），译码器处于工作状态。

否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。带控制输入端的译码器又是一个完整的数据分配器。

在图3.3.8电路中如果把作为“数据”输入端（在同一个时间），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。这就不难理解为什么把叫做地址输入了。

例如，当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
