一例照明灯多路红外遥控电路及原理详解

遥控开关由可移动的遥控发射器及固定在墙壁上的开关接收器组成，可以在墙壁开关上直接操作，或用遥控器远距离操控，以下是一例照明灯多路红外遥控电路，一起来看下。

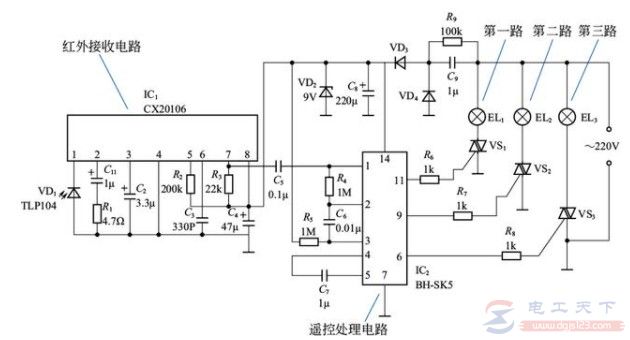

照明灯多路红外遥控电路

如下图：

该电路可以用任何品牌的彩电遥控器进行遥控，可以控制3路照明灯。

主要功能：

1、按一下遥控器上的任意按键，第1路照明灯点亮。再按一下遥控器上的任意按键，第2路照明灯点亮，同时第1路照明灯熄灭。

2、第3次按下遥控器上的任意按键，第3路照明灯点亮，同时其他路照明灯熄灭。第4次按下遥控器上的任意按键，所有3路照明灯全部熄灭。

组成该电路的结构元件：

IC 1 为红外接收专用集成电路CX20106，其内部包含有前置放大器、限幅放大器、带通滤波器、检波器、积分器和整形电路。

VD 1 是红外光敏二极管。当VD 1 接收到遥控器发出的红外光信号时，经集成电路CX20106（IC 1 ）处理后，其输出端（第7脚）输出一个负脉冲，经耦合电容C 5 进入IC 2 的触发端（第1脚）。

IC 2 为四态输出遥控集成电路BH-SK5，其内部包含有电压放大器、延时电路、整形电路、选频电路、解调器、计数器和驱动电路。BH-SK5（IC 2 ）的第11脚、第9脚、第6脚为3个输出端，在同一时间它们当中最多只有一个输出端为高电平，其余输出端均为“0”，或者3个输出端全部为“0”。每触发一次，输出端的状态便改变一次。
