用555定时器实现的通断可调延迟定时电路

一个采用555定时器来实现通断延迟电路，可以用在不宜通宵长间工作的地方，有利于设备及人员的身体健康等，该电路能控制煤气、电风扇、点动开关设备等。

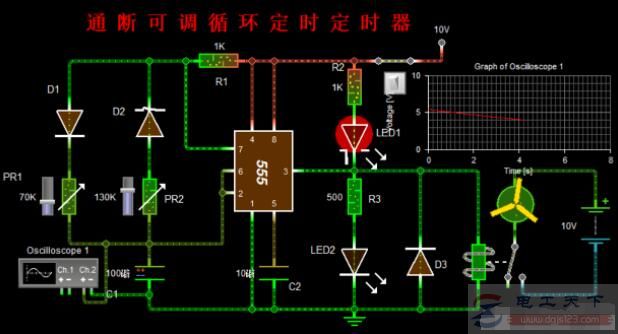

1、电路组成

主电源10V，主芯片555定时器、3只普通二极管、2只发光二极管，2只可调电阻，2只电容、1只继电器组成。

2、电路设计

555接成无稳态方波发生器以构成循环定时器，刚开机C1两端电压为零，555触发端第2脚为低电平，第3脚输出高电平，继电器K得电吸合，此时LED2点亮发光。
