4款脉冲充电器电路图的原理图解

有关脉冲充电器的知识，介绍了4款脉冲充电器的电路图，电路的结构组成及工作原理等，主要包括脉冲式快速充电器电路、脉冲式自动充电器电路、脉冲充电电流按指数律递减的充电器电路等。

1、脉冲充电器电路图（一）

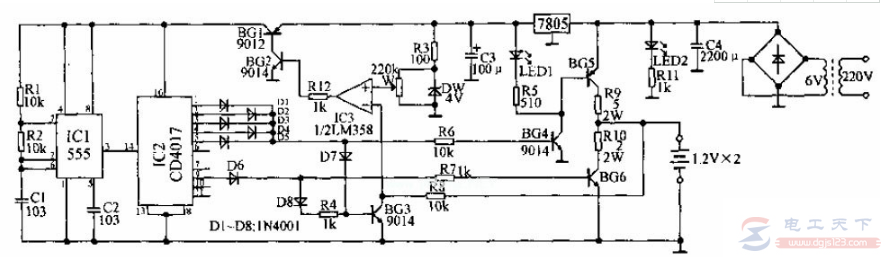

脉冲式快速充电器电路如下图：

本镍镉电池充电器能减少不良的极化作用，增加电池的使用寿命。电路中，用555接成无稳态振荡器作时钟，频率约500Hz，控制十进制计数器CD4017输出方波脉冲，再通过功率管放大后对镍镉电池进行充放比为5：1的大电流肪冲式充放电，充放电间有间歇性停顿，停顿期间用运算放大器对电池进行电压检测，当电池充满电时，电路自动停止充电。

2、脉冲充电器电路图（二）

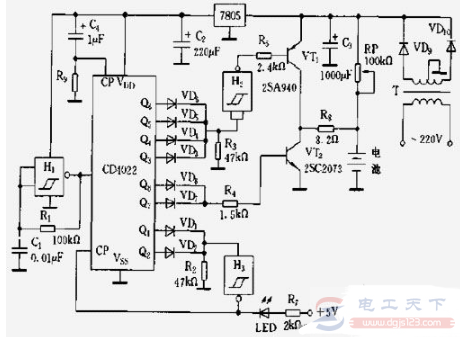

如图为脉冲式自动充电器电路图：

该电路能自动控制电池的充电时间，防止过充电。电路设有三种工作模式，先检测充电电池的电压，如需充电，则启动充电电路；充电一段时间后，开始放电；放电结束后再检测。当充电电压符合要求时，停止充电。
