移动电源维修电路原理图及移动电源方案说明

有关移动电源维修电路原理图及移动电源方案，移动电源方案功能要求，包括单芯片控制充电、升压输出、电量指示功能，移动电源方案中的电性能参数，移动电源的使用步骤等。

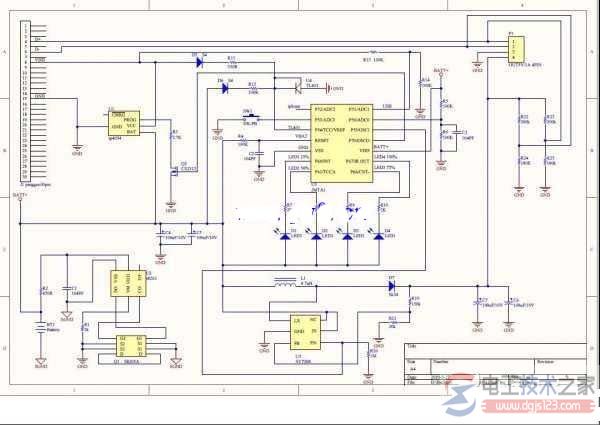

如下图：

移动电源方案功能要求：

1、单芯片控制充电、升压输出、电量指示功能，输出电流可达1A，效率90%以上。

按开关键开机6灯频闪几次后待机， LI为充电指示，L2频闪指示有输出。L2I常亮为输出充满指示，L3-L6为电量指示。

在输出时L2频闪。充电时LI频闪。当有负载设备连接时自动输出，无负载电流转为待机。

当按开关工作后，无负载（无操作）10秒自动关机。 移动电源维修电路原理图

2、移动电源方案
