555时基电路设计的触摸式防偷油报警电路

一种采用CMOS555时基电路设计的触摸式防偷油报警电路，该装置放在油箱出油口处，当有窃贼偷油时，只要触摸到触摸板就会发出高达100dB（dB即分贝）的响亮的报警声。

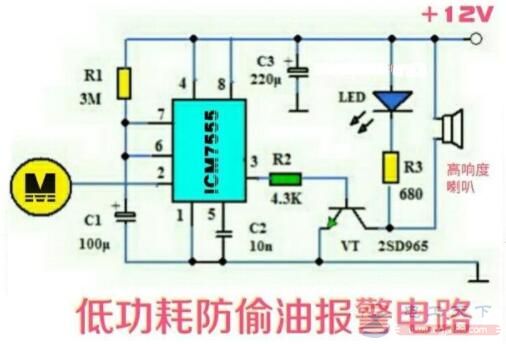

图1：低功耗防偷油报警电路

图中ICM7555是一款微功耗CMOS555时基电路（其功能及引脚排列与双极型的NE555一样，只是静态工作电流很小），在这里接成一个触摸式单稳延时电路。M为触摸板，平时放置（或固定）在油箱的出油口处。若没有人体触摸M时，ICM7555组成的单稳延时电路没有触发信号，其输出端③脚输出为低电平，三极管VT截止，内置音源的高响度喇叭及LED指示灯皆不工作。

当有窃贼偷油时，肯定会触摸到放置在出油口处的触摸板M（偷油贼不知道触摸这块触摸板会触发报警），此时ICM7555的②脚获得一个触发脉冲，使单稳延时电路开始工作，其③脚输出一个高电平信号使三极管VT导通，内置音源的高响度喇叭和高亮度白光LED得电工作。由于高亮度喇叭发出的声音非常响亮，足可以将窃贼吓走。白光LED是用于夜间照明的。

高响度喇叭发出报警声的持续时间与电阻R1和电容C1的大小有关。其持续时间t＝1.1R1C1。如果采用图示数值，喇叭报警声的持续时间约为330秒。

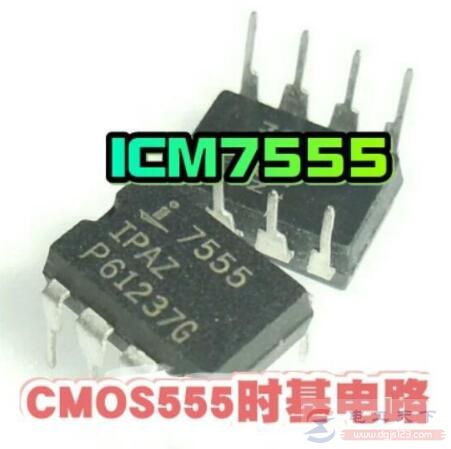

图2：DIP-8封装的ICM7555

为了降低整个电路的待机耗电，本制作选用微功耗的CMOS555时基电路ICM7555（其功能与NE555完全一样），在静态时，整个电路的工作电流不大于1mA。

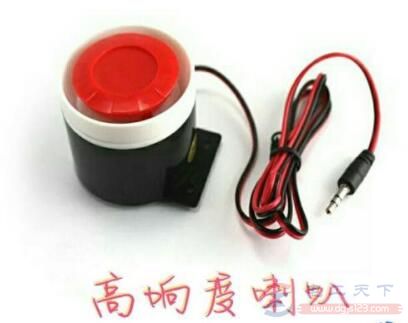

图3：内置音源的高响度喇叭

上图这种高响度喇叭内部带有音源，使用时只要接入12V的直流电压，即可发出响亮的报警声。

在制作本电路时，电容C1最好选用漏电小的钽电容。触摸板M可选用单面覆铜板制作，面积大时触摸灵敏度高一些，但抗干扰能力可能会差，具体尺寸应根据实际情况而定。

另外，触摸板M与ICM7555的②脚之间的连接线不宜过长，以免降低抗干扰能力。
