节能灯电子镇流器电路图与led小夜灯电路图

利用电子镇流器电路板上面的元件，稍作改动即可制作一个简单的LED小夜灯，以下介绍下具体的制作方法。

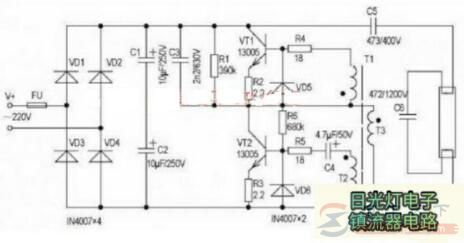

图1：节能灯电子镇流器电路图

节能灯电子镇流器的输入端是直接用四个1N4007二极管接成整流桥对交流220V进行全波整流，然后经两个串联的电容C1、C2滤波后产生一个直流高压供后面的高频振荡电路使用。

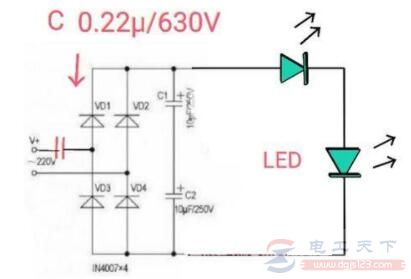

可以将电子镇流器电路板上高频振荡电路的元件拆除，在整流桥前面加一个降压电容，即可构成一个简单的LED小夜灯，其电路如下图。
