一例用单线向控制室发信号的线路
时间：2022-12-12作者：佚名
|
下图中线路可以使甲乙两地都向总控制室发联络信号，当甲地向总控制室发信号时，按下按钮SB1，控制室的电铃告警。同理，当乙地向总控制室发信号时按下SB可。 甲乙两地的通信信号，可以用信号铃声的时间长短或次数区分。

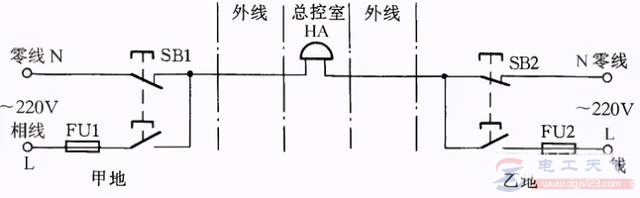

图1：用单线向控制室发信号线路 |
