一例直流电机转速控制电路，电路工作过程分析

分享一例直流电机转速的控制电路，在该电路中光电测速传感器检测出直流电机的转速信号，这种电路在很多小玩具上经常用到，其具体电路工过程是什么样的，一起来看下。

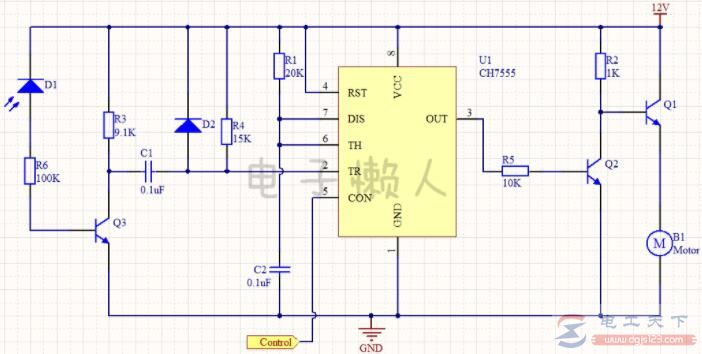

电路图：

电路功能：

利用光电测速传感器检测出直流电机的转速信号，同时利用CH7555输出加反相器和电机驱动器构成负反馈闭环系统，起到稳速的作用。

该电路在一些小玩具上有，结构会更简单一些。
